Digitale TV op de PC via de kabel
Keywords: DTV, CAIW, CAI Westland, DVB-C
Datum document: 17 maart 2005
Bijgewerkt: 1 september 2005
ONDERSTAANDE INFORMATIE IS: AS-IS. HOEWEL IK UITERST ZORGVULDIG BEN MET DE INFORMATIE BEN JE ZELF VERANTWOORDELIJK VOOR WAT JE ER MEE DOET. VOOR MIJ WERKT DE ONTVANGST VIA HET KABELNET VAN CAIW IN WATERINGEN. CONTROLEER VOOR AANSCHAF VAN EEN KAART OF ER WEL FREE-TO-AIR WORDT AANGEBODEN VIA DE KABEL EN OF DE DVB-C STANDAARD WORDT GEBRUIKT.
UPDATE 1 september 2005:
Onderstaand een antwoord dat ik heb gescheven op een e-mail met vragen over de Terratec kaart:
De kaart doet nu in principe wat hij moet doen. Ik maak regelmatig opnames van kinderprogramma's voor mijn zoontje. Deze gaan meestal goed (minder dan 10% mislukt, de opgenomen file is dan 0 bytes), geen idee waarom. Ik heb sterke verbetering gekregen na twee acties:
- geheugen in de PC uitgebreid van 256Mb naar 768Mb
Na deze verandering lukten meer van de opnames. Mogelijke oorzaak is een boekhoudapplicatie die permanent een database in de achtergrond laat draaien; systeem moet blijkbaar ruim in het geheugen zitten en niet regelmatig swappen.
- plaatsen van een versterker (5 uitgangen, waarvan 2 retourgeschikt voor kabelmodem uit de CAIW shop)
Na deze actie werkt het scannen van zenders een stuk beter. Voorheen
werden bij verschillende scan-cycli steeds andere zenders gevonden. Nu
is het stabiel op bijna 100 zenders.. echter de Nederlandse zenders vindt
hij nu consequent niet meer. Met een oude zenderfile (die ook op de site
staat) kan ik deze zenders (allemaal op de transponder 666Mhz wel gewoon
ontvangen).
De support op de kaart lijkt stil te liggen. De meegeleverde software is m.i. zeer matig van kwaliteit, het gratis alternatief Sceneo Vrecord is beter maar ook beperkt. Updates voor de drivers zijn er al lange tijd niet meer geweest. Voor Windows XP 64 is aangekondigd dat er voorlopig geen driver voor beschikbaar zal komen.
Volgens mij heb je eigenlijk 'BDA-drivers' nodig. Dat is een open drivermodel
waar media-applicaties mee kunnen werken. O.a. Windows Media Center Edition.
Deze drivers zijn niet beschikbaar voor de Terratec 1200 DVB-C (wel voor
de -T en de -S).. Lees op
http://nolanparty.com/mediaportal.sourceforge.net/phpBB2/viewtopic.php?t=6244
informatie hierover. Er schijnen mensen te zijn die de drivers van KNC-one
(een zelfde kaart, van een ander merk) aan de praat hebben met de TT1200
DVB-C. Het is mijn niet gelukt om daar iets zinnigs uit te krijgen (ook
niet erg veel effort in gestopt).
Samengevat: als je er niet al te veel van verwacht (de Cinergy is een 'budget-kaart'; de alternatieven zijn direct minimaal 200 EUR ++), en een beetje handig bent met computers, het leuk vind om ermee te prutsen, dan is het best een leuk ding. Verwacht niet dezelfde gebruiksvriendelijkheid als het DTV kastje voor je TV van CAIW. Je zult zeker een beetje moeten prutsen om het aan de praat te krijgen. De DTV ontvanger van Caiw werkte feilloos/direct bij mij.
Aan de gang met de Cinergy 1200 DVB-C onder Windows.
Terratec Cinergy 1200 DVB-C
De Cinergy is een PCI kaart met:
- 'traditionele' antennebus aansluiting (een ingang en een uitgang om door te lussen); dus geen F-connectors.
- Tuner chipset: Philips SAA-7146
- Philips DVB-C Tuner.
- Software: TerraTec Cinergy Digital TV Software, Ulead DVD MovieFactory 3 TV, Cyberlink PowerDVD 5 (6-Kanaals)
De technische beschrijving van Terratec staat op: ftp://ftp.terratec.de/Receiver/Cinergy1200DVB-C/TechnicalData/Cinergy1200DVB-C_TechnicalData_GB.pdf
Bij de kaart wordt een CDROM geleverd met:
- drivers (versie 2.4.2.4; ODSoft multimedia WDM Device Driver for Philips SAA7146 PCI Bridge)
- applicatie Cyinergy Digital (versie 2_2.0.4.0908)
- software om DVD's te maken, nu even nog niet relevant.
Cinergy Digital software
Initieel kreeg ik helemaal niets te zien met Cinergy Digital... De uiterst beknopte handleiding zegt dat je zenders moet zoeken (selectie: EuroCable -> DVB-C CCIR), dat ze dan vanzelf tevoorschijn komen. Niet dus.. Na het zoeken wordt ik verzocht om de 0 gevonden zenders op te slaan.
Op de CAIW site had ik inmiddels instellingen gevonden voor een abonnee ontvanger. Hier is ook een kanalenlijst te vinden en een beschrijving hoe de Samsung en Nokia ontvangers in te stellen zijn die CAIW zelf verkoopt.
De eerste beschrijving geeft de volgende instellingen:
Stel de volgende waarden in:
Frequentie: 554.00 MHz
Network ID: 2249
Modulatie: 64 QAM
Symboolsnelheid: 6900 kS/sDe signaalstatus zal nu gaan oplopen. Na de installatie zullen alle kanalen opgezocht worden. Dit kan ongeveer 5 minuten duren.
Dit is in het zenderzoekscherm niet in te vullen.. maar wel in de handmatige zender-editor. Frequentie, symboolsnelheid en network-id ingevuld (frequentie 554.00 MHz moet worden ingevuld als 554000000; goed het aantal nullen tellen; symboolrate 6900 kS/s moet als 6900000 worden ingevuld; Hz en S/s dus). De signaalsterktemeter onderin beeld geeft nu opeens aan: 78%.
Maar geen beeld.... De transponderlijsten blijken in \Program Files\Cinergy Digital\transponder\EuropeCable\ te staan. In deze directory staat een (tekst)bestand DVB-C-CCIR.trp met de transponderinformatie:
[***************************************************************] [TRANSPONDERLIST DVB-C-CCIR BY ODSOFT MULTIMEDIA ] [***************************************************************] 050500000 06900000 N E 02 UNUSED 057500000 06900000 N E 03 UNUSED 064500000 06900000 N E 04 UNUSED 071500000 06900000 N X 00 UNUSED 078500000 06900000 N Y 00 UNUSED 085500000 06900000 N Z 00 UNUSED 092500000 06900000 N Z 01 UNUSED 099500000 06900000 N Z 02 UNUSED 107500000 06900000 N S 01 DIGITAL 114500000 06900000 N S 02 DIGITAL 121500000 06900000 N S 03 DIGITAL 128500000 06900000 N S 04 DIGITAL ....
De waarde 55400000 06900000 N S 04 DIGITAL of zo stond daar niet in.. Zouden er daarom geen zenders worden gevonden?
Via een forum (link), niet al te positieve verhalen gelezen; "orginele soft is meestal waardeloos". De thread wordt vervolgd door de stelling dat de meegeleverde software toch wel iets van beeld moet geven. Na een software update blijkt het bij deze gebruiker ook te gaan lukken.
Via de Terratec support website wordt een nieuwe (beta) versie aangeboden: 2_2.0.4.1122. Een verschil blijkt te zijn dat in de nieuwe versie de frequentielijsten nu wel de juiste frequenties bevatten voor CAIW ontvangst; ook zijn er transponderlijsten toegevoegd voor andere symboolsnelheden, die mogelijk op andere kabelnetten worden gebruikt.
Van de nieuwe lijst heb ik een kopie gemaakt als CAIW-DTV.trp; en daarin alle kanalen onder de 500 MHz verwijderd; alleen de regels met 'C <nummertje> DIGITAL' heb ik laten staan om het zoekproces wat te versnellen.
En ja hoor... er worden nu in een 'zender zoeken' actie zenders gevonden.. 27 TV- en 21 radio zenders. Helaas lukt het nog niet om ook beeld of geluid te krijgen.
Ik heb de kaart in een andere PC gezet, een AMD Athlon 700 MHz (dus onder de minimale systeemeisen). Nogmaals gezocht, weer de 27/21 zenders gevonden. Een radiozender geselecteerd.... 100% CPU en een zandloper. Na ongeveer een minuut begon tot mijn grote verbazing geluid te spelen. Hij doet iets! Het geluid is nog wel een beetje hakkelend af en toe. Dan maar een TV zender proberen... ook die doet wat, maar hakkelt ook en geeft de bekende digitale blokjes patronen weer. Maar dat kan door de te trage PC komen.
Het lukt nu redelijk om radio te luisteren en TV te kijken. Ook opnemen lijkt goed te gaan.

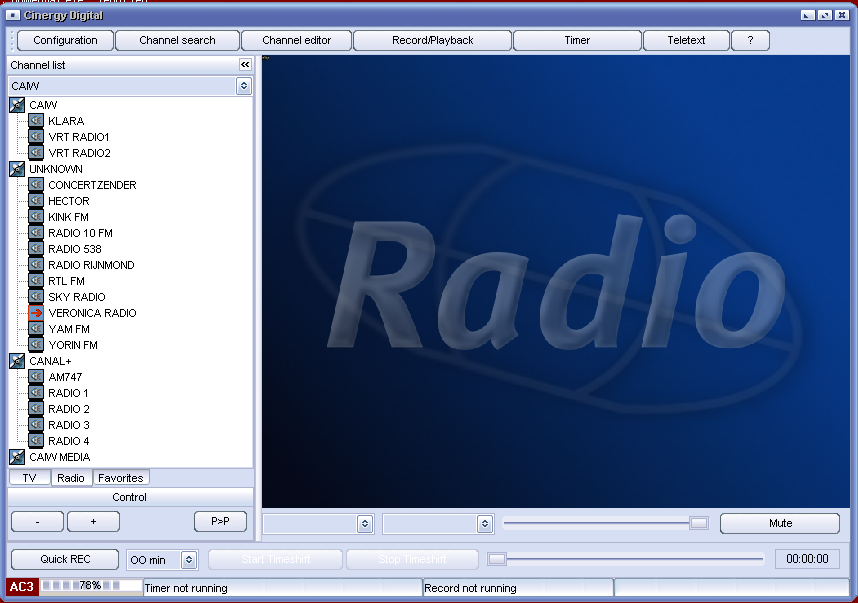

 Radio luisteren |

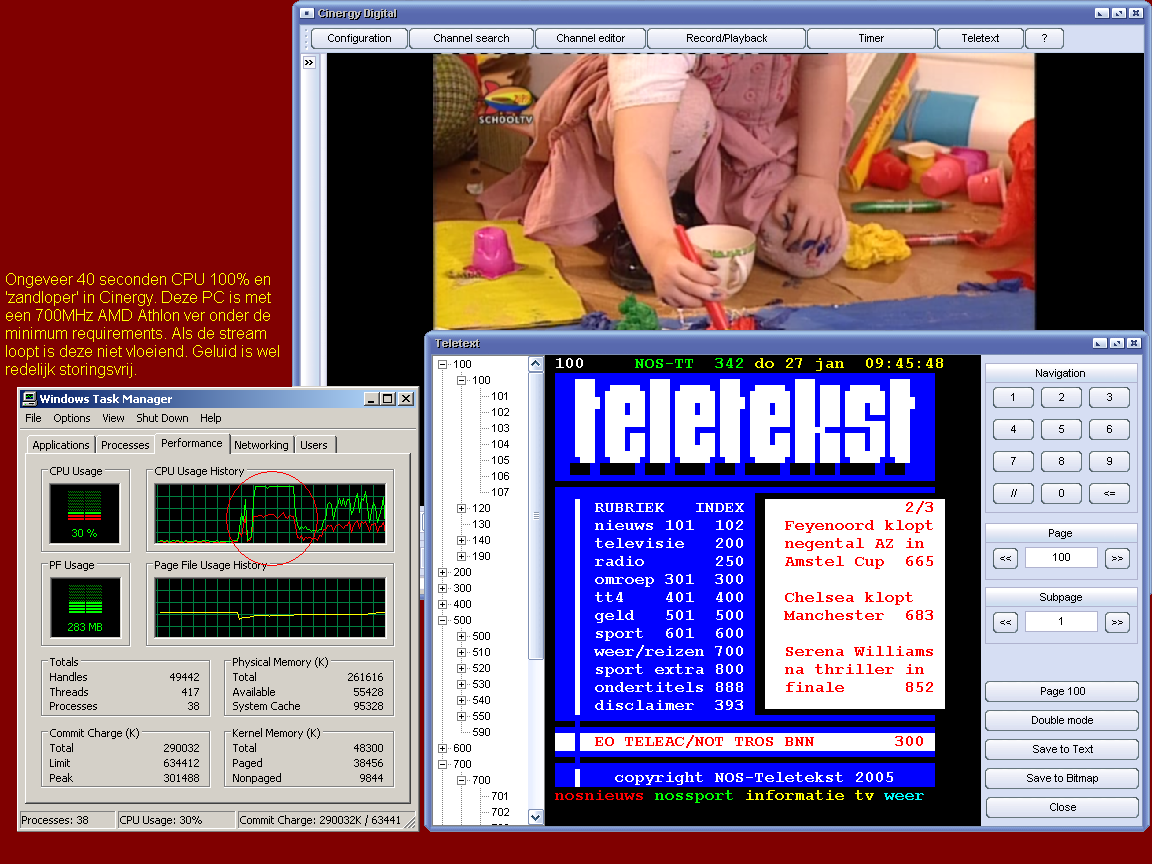

 TV en teletekst |
Weetjes
De scan gaf bij mee vaak de frequentie van de gevonden zenders 2000 Hz te laag aan. Door dit handmatig te corrigeren, bijvoorbeeld 553998000 wordt 554000000, wordt de ontvangt heel veel beter, en de zenders worden sneller afgestemd. Vergelijk dit met de oude analoge radio, die moet ook 'precies in het midden' worden afgestemd, anders klinkt de zender gestoord. Klik (link) hier voor mijn 'channel' file voor CAIW DTV.
Gebruik de meest recente (beta) versie van Cinergy digital (download). De meegeleverde versie heb ik niet eens aan de praat gekregen.
Er is een 'codec' nodig om DVB te bekijken (instellen in Configuration -> General Configuration -> Codec). Als er geen codec is ingesteld: Geen beeld; geen geluid. Als er een verkeerde codec is ingesteld: Soms beeld; soms geluid. Bij mij staat de 'Nero Video Decode' op het systeem en deze is als enige te kiezen. Slechts een deel van de zenders werken nu: Ned 1-3; RTL 4,5; Veronica; Yorin etc. Het DTV infokanaal, The BOX, TV West/WOS werken niet (correctie 25 maart 2005: na een nieuwe scan/zenderzoeken lijkt het nu zonder problemen te werken). Ze geven wel signaal (78%), maar geen beeld of geluid. Een codec is te installeren door PowerDVD van de meegeleverde CD te installeren (of een gratis trial-versie: http://www.gocyberlink.com). Na installeren komt de Cyberlink Video/SP Decoder beschikbaar voor Cinergy.
Openstaande problemen
- Cinergy Digital loopt soms vast (beeld en applicatie), geluid blijft doorlopen. (UPDATE: Niet meer voorgekomen: geheugen geupgraded naar 768Mb en een goede TV versterker geplaatst bij het CAI aansluitpunt; dus beter signaal)
- Cinergy Digital hangt ongeveer 40s voordat een zender wordt gevonden (UPDATE: Probleem verdwenen op een PC die wel aan de systeemeisen voldoet 1500 MHz Athlon ipv 800 MHz).
- Beeld (en soms ook geluid) hakkelen; mogelijk vanwege IRQ 'problemen'. Alle devices zitten (USB, Terratec 1200, Videocard) zitten op dezelfde IRQ 11. Geen idee hoe dit aan te passen. (UPDATE: Probleem verdwenen op een PC die wel aan de systeemeisen voldoet 1500 MHz Athlon ipv 800 MHz).
- Cinergy Digital crashed regelmatig na het veranderen van zender. Zenders worden ook niet altijd goed gevonden als 'gezapt' wordt. Zender ziet er dan niet goed uit (o.a. blokken); als Cinergy wordt gestopt en herstart en de zender dan direct wordt gekozen is het beeld perfect.
- Cinergy Digital software vereist Administrator/beheerder rechten om te draaien (Rechts-klikken Run As.../Uitvoeren als.. werkt natuurlijk wel).
Sceneo Vrecord - alternatieve software
Download Sceneo Vrecord van www.sceneo.tv. Deze software heeft grote overeenkomsten met de Cinergy Digital software, waarschijnlijk is deze door Sceneo gemaakt. Vrecord (0.5) is gratis, werkt in het Nederlands en in het Duits, en voelt stabieler en degelijker aan dan Cinergy Digital.
Voordelen Vrecord: gratis, geeft meer zenders correct weer, kan direct in mpeg formaat opnemen, kan 'stil' opnemen (programma is naar de tasktray te sturen).
Nadelen Vrecord: zenderzoeken werkt slecht; gelukkig zijn de .chl en .trp files uit Cinergy compatibel.
Door Cinergy Digital te gebruiken om de zenderlijst samen te stellen, en Vrecord verder te gebruiken wordt het een bruikbaar geheel. UPDATE: Nadat ik een goede TV versterker heb geplaatst bij het CAI aansluitpunt is het scannen een stuk beter geworden. Mogelijk was het signaal voorgeen te zwak (op een splitter).
Video's bewerken
Cinergy Digital neemt op in het PVA formaat. Sceneo geeft de keuze uit o.a. PVA en MPG. Voor verdere bewerking heeft MPG (MPEG) de voorkeur.
PVAStrumento
Dit programma kan PVA in nuttige andere formaten converteren. Download op: http://www.offeryn.de/dv.htm
Mpg2Cut2
MPegCut is een simpele bewerkingstool voor .mpg bestanden. Het is hiermee mogelijk om zonder hercoderen (hercoderen geeft kwaliteistverlies) een deel uit een opname te halen, bijv als je te vroeg bent gestart met opnemen en te laat bent ge-eindigd.
Het programma is vrij/gratis te downloaden op: http://www.geocities.com/rocketjet4/
.. vergeet niet de audiolibraries te downloaden: http://www.geocities.com/rocketjet4/Mpg2-AUDIO-DLLs.zip. Uitpakken en in dezelfde directory zetten als Mpg2Cut2.
